Mô hình ERD là gì? Hướng dẫn tạo mô hình ERD hiệu Quả

Trong kỷ nguyên dữ liệu lớn (Big Data) và chuyển đổi số, việc tổ chức, cấu trúc và quản trị thông tin đòi hỏi tính logic và độ chính xác tuyệt đối ở cấp độ hệ thống. Vậy chính xác thì mô hình ERD là gì? Đây là công cụ đồ họa cốt lõi và tiêu chuẩn công nghiệp bắt buộc giúp các kỹ sư phần mềm, kiến trúc sư dữ liệu và nhà phân tích hệ thống trực quan hóa cấu trúc của một cơ sở dữ liệu phức tạp. Bài viết này sẽ phân tích chuyên sâu định nghĩa mô hình ERD là gì, bóc tách cấu trúc thành phần, chuẩn hóa hệ thống ký hiệu quốc tế, và cung cấp quy trình xây dựng sơ đồ thực thể liên kết đạt chuẩn thẩm quyền dữ liệu.

Mô hình ERD là gì?

Mô hình ERD là gì? Mô hình ERD (viết tắt của Entity Relationship Diagram – Sơ đồ Thực thể Liên kết) là một loại biểu đồ luồng dữ liệu sử dụng các ký hiệu đồ họa tiêu chuẩn để mô tả trực quan các thực thể (entities) tồn tại trong một hệ thống thông tin và những mối quan hệ (relationships) ràng buộc giữa các thực thể đó.

Nói một cách khoa học, ERD là đại diện logic ở mức khái niệm của kiến trúc dữ liệu, được sử dụng trong giai đoạn đầu của vòng đời phát triển phần mềm (SDLC) để chuyển đổi các yêu cầu nghiệp vụ thành mô hình cơ sở dữ liệu quan hệ (Relational Database).

“Mô hình thực thể liên kết (ER Model) cung cấp một cái nhìn logic và rõ ràng về toàn bộ cơ sở dữ liệu, tách biệt hoàn toàn khỏi các ràng buộc vật lý máy móc của bất kỳ hệ quản trị cơ sở dữ liệu (DBMS) cụ thể nào.” – Khái niệm được khẳng định trong nghiên cứu nền tảng của Tiến sĩ Peter Chen vào năm 1976.

Dữ liệu thống kê từ Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST) chỉ ra rằng việc áp dụng chuẩn mực mô hình ERD trong giai đoạn thiết kế ban đầu giúp các dự án phần mềm giảm thiểu đến 40% lỗi cấu trúc logic và tiết kiệm 30% chi phí tái cấu trúc hệ thống dữ liệu sau khi khởi chạy.

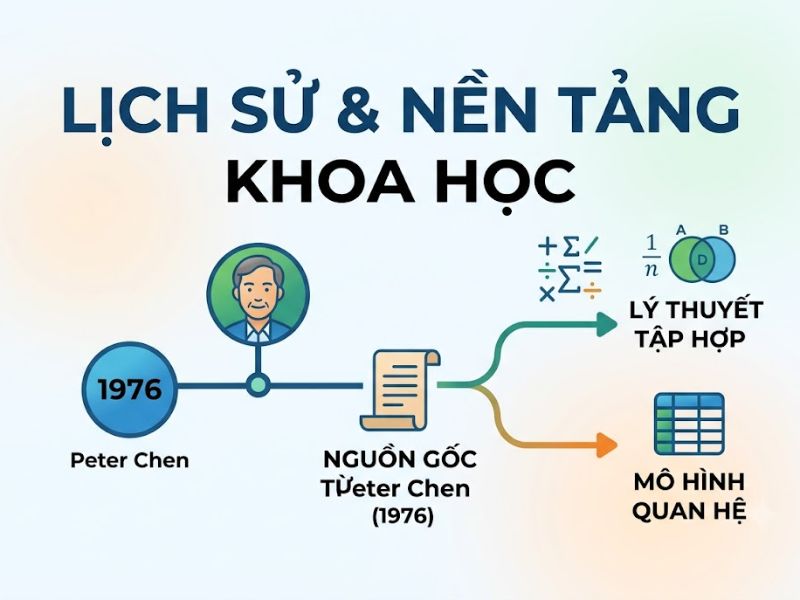

Lịch sử hình thành và nền tảng khoa học của Entity Relationship Diagram

Mô hình ERD không tự nhiên xuất hiện mà là kết quả của một quá trình nghiên cứu khoa học máy tính nghiêm ngặt. Năm 1976, Tiến sĩ Peter Chen (Trần Phẩm Sơn) – nhà khoa học máy tính người Mỹ gốc Đài Loan làm việc tại Viện Công nghệ Massachusetts (MIT) – đã xuất bản tài liệu mang tên “The Entity-Relationship Model: Toward a Unified View of Data”.

Nghiên cứu này chính thức thiết lập các khái niệm cơ bản về thực thể và mối quan hệ, tạo ra một tiêu chuẩn chung để mô hình hóa cơ sở dữ liệu thống nhất, vượt trội hơn hẳn các mô hình dữ liệu mạng (Network Model) hay mô hình phân cấp (Hierarchical Model) phổ biến thời bấy giờ. Kể từ đó, ERD trở thành phương pháp luận nền tảng được giảng dạy trong mọi chương trình đào tạo kỹ sư phần mềm trên toàn cầu.

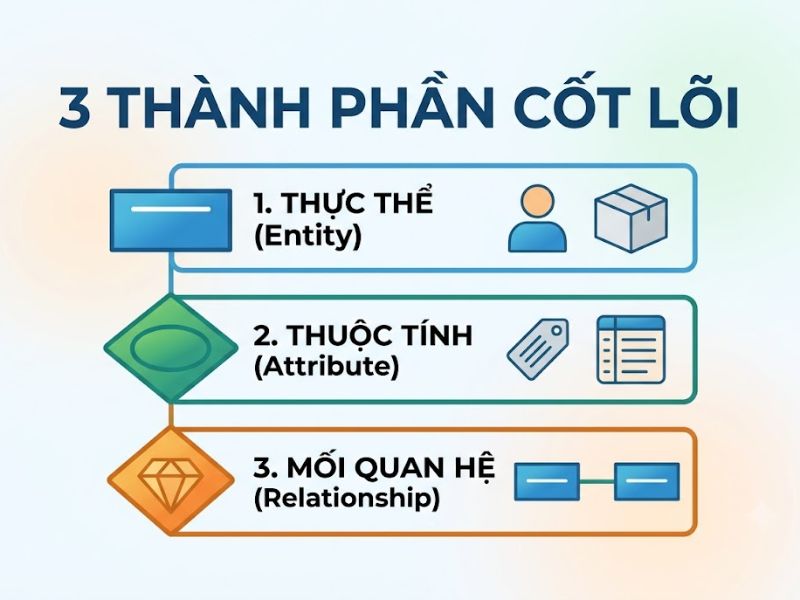

3 Thành phần cốt lõi cấu trúc nên mô hình ERD

Để hiểu sâu sắc cấu trúc bên trong của một sơ đồ ERD, kiến trúc sư dữ liệu phải nắm vững 3 thành phần vi mô cấu thành nên mô hình này.

1. Thực thể (Entity)

Thực thể là một đối tượng, sự vật, sự việc, hoặc khái niệm tồn tại độc lập trong thế giới thực và có khả năng thu thập dữ liệu trong hệ thống. Trong cơ sở dữ liệu quan hệ, một thực thể thường tương ứng với một bảng (Table).

• Thực thể mạnh (Strong Entity): Tồn tại độc lập, không phụ thuộc vào bất kỳ thực thể nào khác. Luôn sở hữu một thuộc tính khóa chính (Primary Key).
• Thực thể yếu (Weak Entity): Sự tồn tại phụ thuộc hoàn toàn vào một thực thể mạnh (thực thể chủ). Không có khóa chính riêng biệt mà phải mượn một phần khóa từ thực thể chủ để tạo thành khóa ngoại (Foreign Key).

2. Thuộc tính (Attribute)

Thuộc tính là các đặc điểm, tính chất hoặc thông tin chi tiết dùng để miêu tả một thực thể. Trong cơ sở dữ liệu, thuộc tính tương ứng với các cột (Column) trong một bảng.

• Thuộc tính khóa (Key Attribute): Dữ liệu duy nhất dùng để phân biệt các bản ghi với nhau (Ví dụ: Mã sinh viên, Số CCCD).
• Thuộc tính đơn trị (Single-valued Attribute): Chỉ chứa một giá trị duy nhất cho một thực thể (Ví dụ: Giới tính, Ngày sinh).
• Thuộc tính đa trị (Multi-valued Attribute): Có thể chứa nhiều giá trị cùng lúc (Ví dụ: Số điện thoại, Bằng cấp).
• Thuộc tính dẫn xuất (Derived Attribute): Giá trị không được lưu trữ trực tiếp mà được tính toán dựa trên các thuộc tính khác (Ví dụ: Tuổi được tính từ Ngày sinh và năm hiện tại).

3. Mối quan hệ (Relationship) và Bản số (Cardinality)

Mối quan hệ xác định cách thức mà hai hay nhiều thực thể tương tác với nhau trong hệ thống nghiệp vụ. Bản số (Cardinality) định lượng số lượng bản thể của một thực thể có thể liên kết với bản thể của thực thể khác.

• Một – Một (1:1): Một bản ghi của Thực thể A chỉ liên kết với một bản ghi của Thực thể B và ngược lại (Ví dụ: 1 Công dân – 1 Hộ chiếu).
• Một – Nhiều (1:N): Một bản ghi của Thực thể A liên kết với nhiều bản ghi của Thực thể B, nhưng một bản ghi của B chỉ thuộc về một bản ghi của A (Ví dụ: 1 Phòng ban – Nhiều Nhân viên).
• Nhiều – Nhiều (M:N): Nhiều bản ghi của Thực thể A liên kết với nhiều bản ghi của Thực thể B (Ví dụ: Nhiều Sinh viên – Đăng ký nhiều Môn học).

Hệ thống ký hiệu chuẩn quốc tế trong thiết kế mô hình ERD

Trong kỹ thuật phần mềm, có hai tiêu chuẩn ký hiệu phổ biến nhất để vẽ sơ đồ ERD là Chen Notation (Ký hiệu Peter Chen) và Crow’s Foot Notation (Ký hiệu Chân chim). Ký hiệu Crow’s Foot hiện được sử dụng nhiều nhất trong thiết kế cơ sở dữ liệu thực tế do tính trực quan cao.

Thành phần	Ký hiệu chuẩn (Chen Notation)	Ký hiệu chân chim (Crow’s Foot)	Ý nghĩa dữ liệu
Thực thể mạnh	Hình chữ nhật nét liền	Hình chữ nhật chứa tên thực thể	Đối tượng độc lập trong CSDL
Thực thể yếu	Hình chữ nhật nét đôi	Hình chữ nhật bo góc	Đối tượng phụ thuộc
Thuộc tính thường	Hình Oval (Elip)	Tên cột bên trong hình chữ nhật	Đặc điểm của thực thể
Thuộc tính khóa	Hình Oval có gạch chân văn bản	Cột có ký hiệu (PK – Primary Key)	Giá trị định danh duy nhất
Mối quan hệ	Hình thoi chứa động từ	Đường thẳng nối giữa các thực thể	Sự tương tác logic
Bản số 1:N	Đường thẳng có gắn số 1 và chữ N	Đường thẳng có nhánh rẽ (chân chim) ở đuôi N	Ràng buộc số lượng tương tác

Tại sao mô hình ERD là tiêu chuẩn bắt buộc?

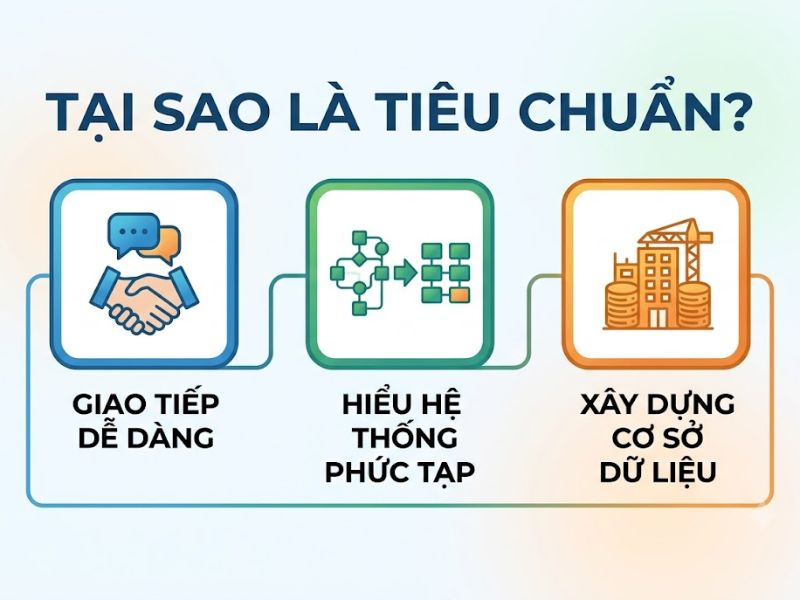

Việc triển khai sơ đồ ERD trước khi viết bất kỳ dòng mã (code) SQL nào mang lại những lợi ích định lượng rõ rệt:

1. Mô phỏng chính xác cấu trúc dữ liệu: ERD cung cấp bản thiết kế gốc (blueprint) cho các nhà phát triển, đảm bảo mọi bảng, khóa chính và khóa ngoại được ánh xạ chính xác vào cơ sở dữ liệu vật lý (MySQL, PostgreSQL, Oracle).
2. Đồng bộ hóa giao tiếp đa phòng ban: Sơ đồ đồ họa dễ hiểu giúp xóa bỏ rào cản ngôn ngữ kỹ thuật giữa lập trình viên, nhà phân tích nghiệp vụ (Business Analyst) và các bên liên quan (Stakeholders).
3. Phát hiện và ngăn chặn lỗi logic từ sớm (Normalization): Dễ dàng phát hiện sự dư thừa dữ liệu (data redundancy), các vòng lặp vô tận hoặc thiếu sót khóa ngoại trước khi tiến hành chuẩn hóa cơ sở dữ liệu.
4. Tài liệu hóa dự án (Documentation): Mô hình ERD đóng vai trò là bộ tài liệu kỹ thuật cốt lõi hỗ trợ việc bảo trì, nâng cấp, và đào tạo nhân sự mới (onboarding) trong tương lai.

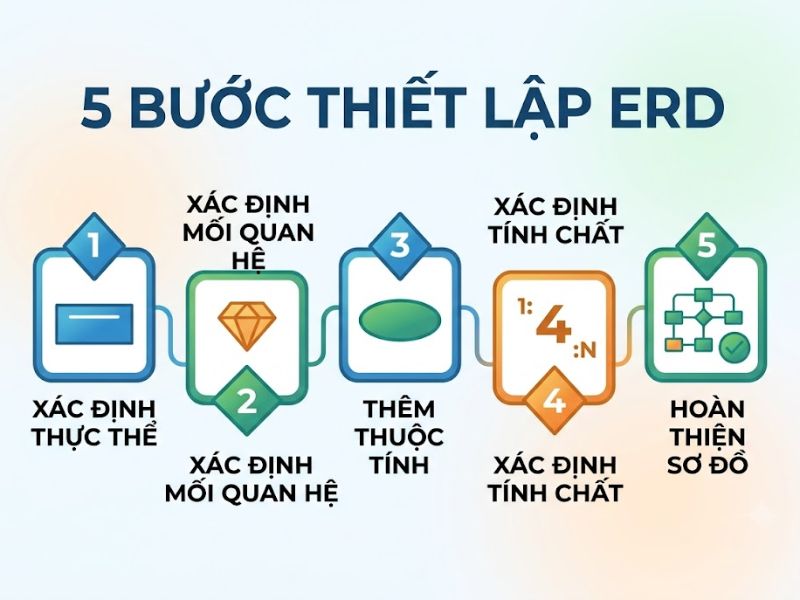

Quy trình 5 bước thiết lập mô hình ERD chuẩn kỹ thuật

Để xây dựng một mô hình ERD đáp ứng các tiêu chuẩn khắt khe về tối ưu hóa cơ sở dữ liệu, các chuyên gia dữ liệu tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định tất cả Thực thể (Identify Entities). Trích xuất danh từ từ tài liệu yêu cầu nghiệp vụ để tìm ra các đối tượng chính.
• Bước 2: Xác định Mối quan hệ (Define Relationships). Phân tích các động từ liên kết giữa các danh từ (thực thể) để thiết lập lưới tương tác.
• Bước 3: Gán Thuộc tính (Add Attributes). Bổ sung các trường dữ liệu chi tiết cho từng thực thể. Đặc biệt lưu ý việc chỉ định Khóa chính (Primary Key).
• Bước 4: Xác định Bản số lượng (Determine Cardinality). Áp dụng quy tắc nghiệp vụ để quyết định mối quan hệ là 1:1, 1:N hay M:N.
• Bước 5: Đánh giá và Chuẩn hóa (Review & Normalize). Kiểm tra mô hình theo các Dạng chuẩn cơ sở dữ liệu (1NF, 2NF, 3NF) để loại bỏ hoàn toàn các dị thường dữ liệu (data anomalies).

So sánh mô hình ERD với các mô hình hệ thống khác (UML, DFD)

Nhiều người thường nhầm lẫn giữa sơ đồ ERD, biểu đồ lớp UML và sơ đồ luồng dữ liệu DFD. Dưới đây là bảng phân biệt kỹ thuật:

Tiêu chí phân tích	Sơ đồ ERD (Entity Relationship Diagram)	Biểu đồ UML (Class Diagram)	Sơ đồ DFD (Data Flow Diagram)
Mục đích cốt lõi	Mô hình hóa cấu trúc cơ sở dữ liệu lưu trữ tĩnh.	Mô hình hóa hệ thống phần mềm hướng đối tượng (OOP).	Mô tả luồng luân chuyển của dữ liệu thông qua các tiến trình.
Thành phần chính	Thực thể, Thuộc tính, Mối quan hệ.	Lớp (Class), Phương thức (Method), Thuộc tính.	Tiến trình (Process), Kho dữ liệu, Tác nhân ngoại.
Giai đoạn áp dụng	Thiết kế Database / Data Warehouse.	Thiết kế kiến trúc mã nguồn phần mềm.	Phân tích nghiệp vụ / Quy trình vận hành.

Câu hỏi thường gặp (FAQ) liên quan đến mô hình ERD

Cơ sở dữ liệu NoSQL có cần sử dụng mô hình ERD không?

Không bắt buộc nhưng vẫn hữu ích. Mặc dù NoSQL (như MongoDB) sử dụng cấu trúc Document-oriented hoặc Key-value thay vì bảng quan hệ (relational tables), việc phác thảo sơ đồ ERD ở mức khái niệm (Conceptual ERD) vẫn giúp đội ngũ hiểu rõ luồng dữ liệu nghiệp vụ trước khi quyết định cấu trúc JSON/BSON phù hợp.

Ai là người chịu trách nhiệm chính vẽ ERD trong dự án phần mềm?

Trách nhiệm này thường thuộc về Nhà phân tích nghiệp vụ (Business Analyst), Kiến trúc sư dữ liệu (Data Architect) hoặc Kỹ sư cơ sở dữ liệu (Database Engineer). Trong các mô hình Agile/Scrum nhỏ, các lập trình viên Backend (Backend Developer) sẽ trực tiếp đảm nhận việc thiết kế và vẽ sơ đồ này.

Những công cụ (Software) nào tốt nhất để vẽ mô hình ERD hiện nay?

Để vẽ mô hình ERD chuyên nghiệp, đáp ứng các tiêu chuẩn ký hiệu quốc tế, các chuyên gia hiện nay ưu tiên sử dụng: Lucidchart (hỗ trợ cộng tác thời gian thực), Draw.io (miễn phí, tích hợp Google Drive), MySQL Workbench (Tự động tạo mã SQL từ ERD), và Erwin Data Modeler (Dành cho hệ thống enterprise quy mô lớn).

Kết luận

Việc thấu hiểu mô hình ERD là gì không chỉ là yêu cầu bắt buộc đối với sinh viên ngành CNTT mà còn là kỹ năng sinh tồn của mọi kỹ sư phát triển hệ thống chuyên nghiệp. Một mô hình ERD được thiết kế tối ưu, tuân thủ chặt chẽ các quy tắc chuẩn hóa, sẽ đóng vai trò như một móng nền vững chắc, quyết định sự thành bại, hiệu suất truy vấn và khả năng mở rộng của toàn bộ hệ thống cơ sở dữ liệu trong tương lai. Nắm vững mô hình ERD là gì và cách vận dụng nó chính là bước đầu tiên để chinh phục lĩnh vực quản trị cơ sở dữ liệu.
